Проект павильона России на EXPO 2010 в Шанхае

Архитекторы: Михаил Крымов, Алексей Горяинов, Тимур Башкаев

Заказчик: «Миракс груп» и ЗАО «ВВЦ»

Проект разработан совместно с Архитектурным бюро Т. Башкаева

Проектирование: 2008 г.



1. НАЗВАНИЕ ПРОЕКТА
«Новая Земля»

2. ОПИСАНИЕ ИДЕИ
Предлагаемый проект отвечает 3 главным задачам

Во-первых общая концепция павильона направлена на создание позитивного, современного и динамичного образа. Амбициозность и техническая необычность проекта позволяют продемонстрировать на экспо-2010 возможности и желание страны развиваться.
Во-вторых структура всего павильона отвечает  теме выставки «лучший город – лучшая жизнь» и задаче моделирования города будущего. Нашим приоритетом было не столько создание яркой формы, сколько применение в проекте принципов комплексной реконструкции города, которые активно разрабатываются последние годы. Таким образом сам павильон может являться вкладом нашей страны в поиск возможных решений мировой проблемы развития мегаполисов.

В-третьих  внутренняя структура павильона и предлагаемое зонирование экспозиции отвечает общей идеологии проекта: в нижнем уровне экспозиция посвящена материальным достижениям страны в таких областях как экономика, промышленность, транспорт, строительство. В летящих капсулах экспозиция посвящена духовной жизни общества: культуре, искусству, семейным ценностям. Объединяет их экспозиция центрального атриума в теле арки, посвященная инновационным идеям развития города.

Темой Экспо 2010 является современный город,  возможности его улучшения и развития с точки зрения повышения качества жизни. Представленный проект павильона отвечает заявленной теме, представляя собой фрагмент новой городской структуры в небольшом масштабе и является символом современного подхода к развитию и реконструкции города.
Идея павильона базируется на новаторской концепции, суть которой раскрывает экспозиция, расположенная в галерее атриума.

Эта концепция является принципиальным и универсальным предложением для модернизации любого крупного мегаполиса. Она разработана на опыте проектирования многочисленных транспортно-пересадочных узлов и реконструкций промзон Москвы. Необходимость разработки нового подхода к развитию мегаполисов давно назрела, и мы считаем возможным использование этой концепции в качестве идеологической и образной основы для российского павильона на Экспо 2010.

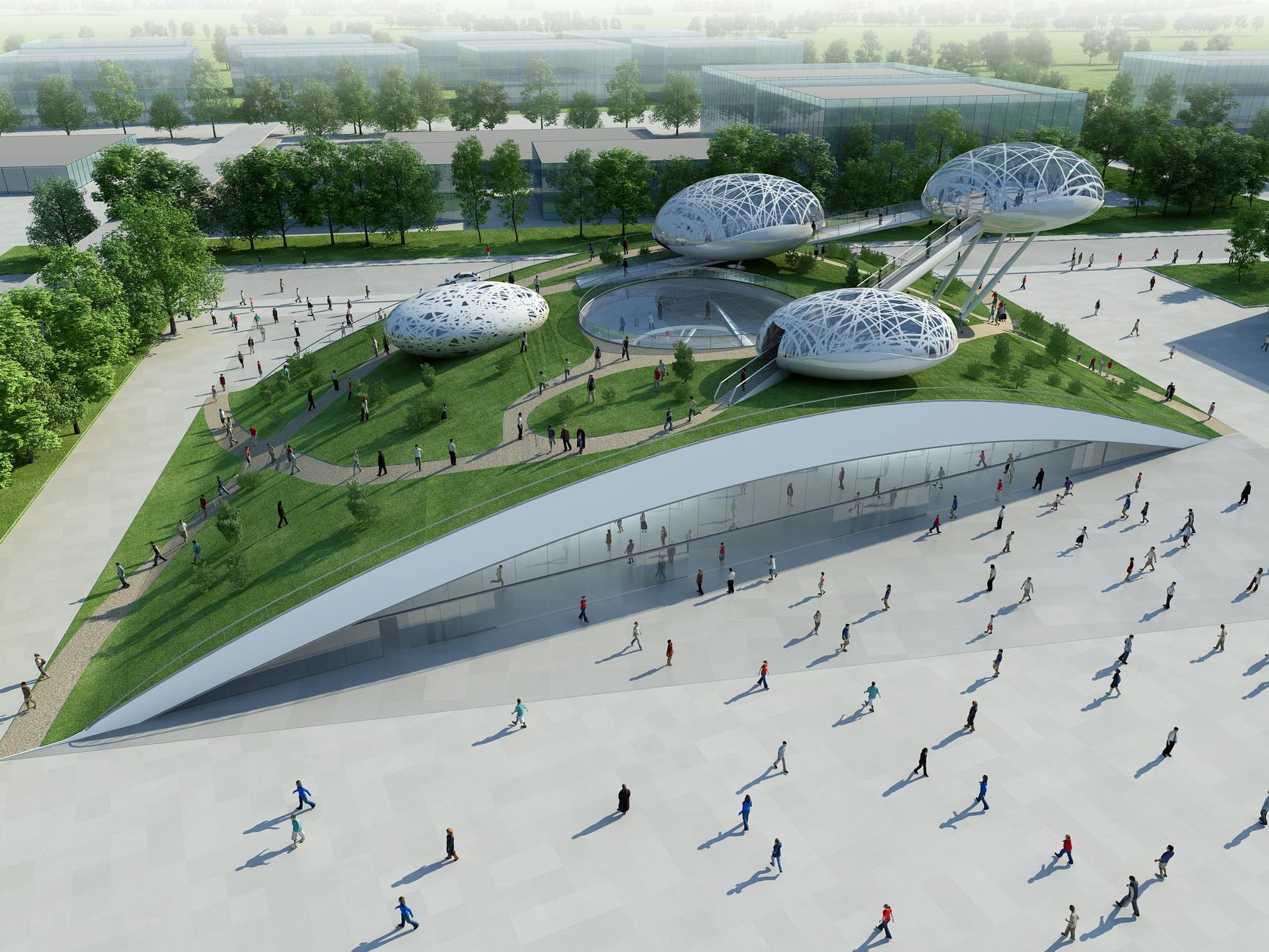

Павильон состоит из трех различных смысловых и пространственных зон:

1. Крытое экспозиционное пространство под аркой, площадью 3300 м2 предназначено для основной экспозиции, проведения форумов и мероприятий. Отстутствие вертикальных несущих элементов и использование легких мобильных витражей в качестве перегородок позволяет организовывать любые конфигурации залов и и менять планировку зала в течение выставки. Экспозиция посвящена материальным достижениям страны.

2. Открытое озелененное покрытие арки предназначено для прогулок и осмотра как павильона, так и экспозиции с иного  – зеленого, рекреационного уровня. Так же с этого уровня осуществляется доступ в капсулы. В теле арки находится круглый зал 400 м2. По периметру зала, в том числе в 4 нишах, размещается экспозиция, посвященнае идеям развития города.

3. Третий уровень находится в 4 капсулах: одной утопленной в арку и 3 летящих. Выставочное насыщение капсул примерно соответствует темам «спорт», «образование», «искусство», «культура» и самое главная тема - «семейные ценности»

3. ВЕРТИКАЛЬНАЯ КОММУНИКАЦИЯ, ЭВАКУАЦИЯ
Свободный вход на основную экспозицию происходит через главные входы в боковых витражах арки с уровня земли. Вся озелененная поверхность представляет собой единую пешеходную зону с которой осуществляется доступ в капсулы. В зале центрального атриума находится лестница связывающая уровень земли с озелененной кровлей арки через круглый зал в толщине арки. Доступ в верхнюю капсулу и эвакуация из нее осуществляется по наклонному траволатору и пандусу. Предусматривается возможность накрытия этих переходов от осадков легкой светопрозрачной конструкцией. Эвакуация из зала в толщине арки осуществляется через зал №1 и далее по озелененной поверхности арки. Для  доступа инвалидов в «летящие» капсулы предусматриваются лифты в залы 2 и 3 и далее переход на траволатор до зала 4

4. КОНСТРУКТИВНЫЕ РЕШЕНИЯ
Арка пролетом 80 метров  состоит из 5 арочных ферм с шагом 9 метров с тросовой затяжкой в стяжке толщиной 10 см. В центральную балку врезается кольцо атриума диаметром 18 м. Пролеты 9 метров и центральный 18 метров перекрываются второстепенными фермами переменной высоты.
Озеленение кровли предполагается спортивным газоном. Толщина непрерывного слоя земли 20 см. Корневая система кустов и деревьев находится в кадках, расположенных в межферменном пространстве.
Несущая способность покрытия пола капсул обеспечивается объемной фермой дна в нижней четверти капсул. Оболочка с криволинейными проемами выполняется из углепластика.

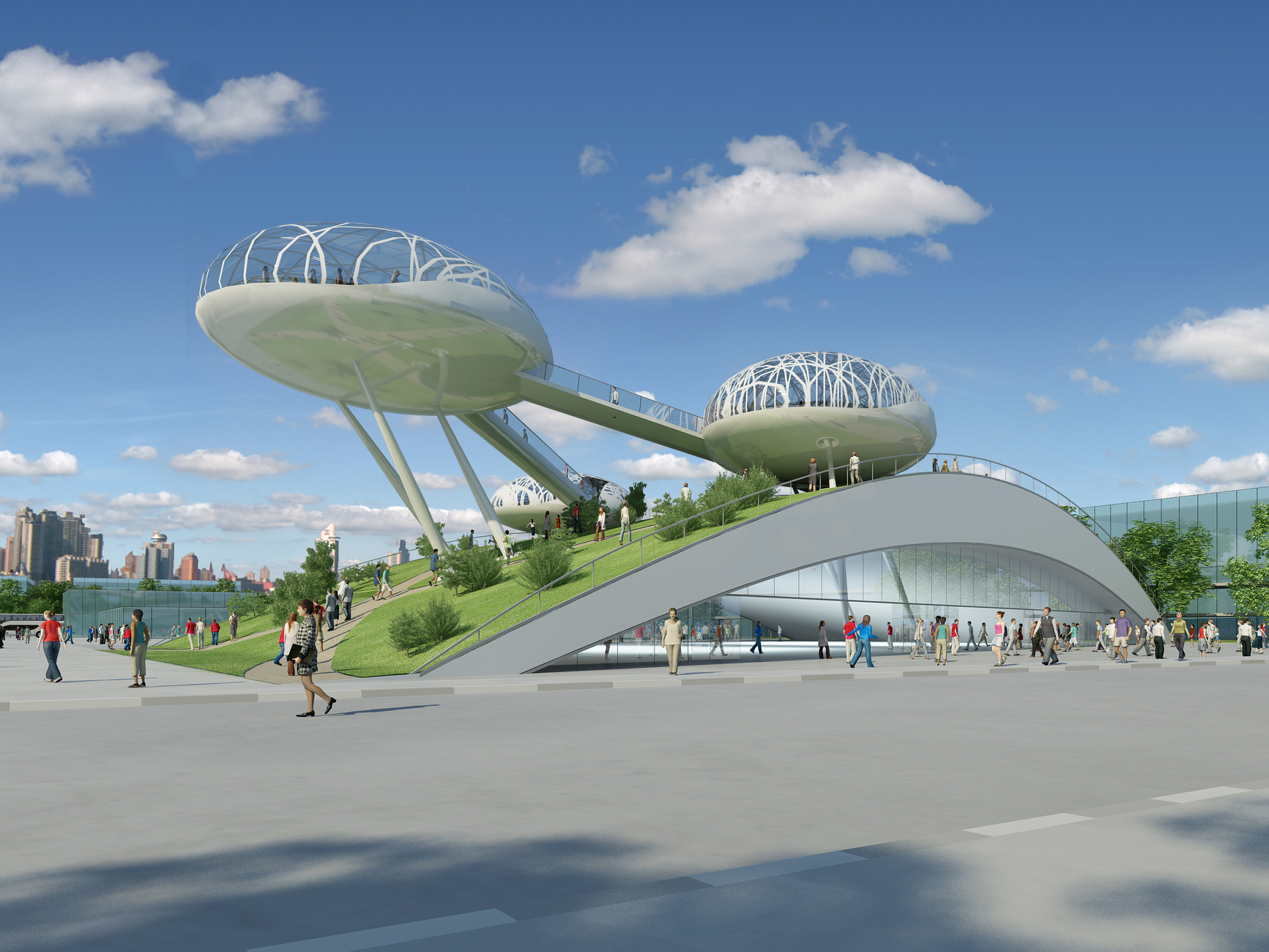

Верхняя капсула опирается на наклонные колонны таким образом, что центр ее тяжести находится вне пятна опирания пучка колонн. Устойчивость конструкции достигается за счет 2 тросов удерживающих капсулу притянутой к арке.
Дополнительную устойчивость 3 и 2 капсуле придают наклонные конструкции лифтов, опирающихся на землю.

ЗАКЛЮЧЕНИЕ:
Таким образом предлагаемый проект павильона России на экспо-2010 нацелен на создание привлекательного образа страны, отвечая на основную тему экспо по моделированию города будушего.

5. ТЭП
Площадь участка                  5600 м2
Площадь застройки              3300 м2
Этажность                            5 этажей
Высота в верхней точке        20 м
Высота арки                         9,7 м
Площадь озеленения            3600 м2
Площадь капсул                   500 м2
Общая площадь                    4130 м2
