Концепция Национального центра управления в кризисных ситуациях МЧС РФ (НЦУ КС МЧС)

Архитекторы: Алексей Горяинов, Михаил Крымов, Ирина Кочук

Проектирование: 2014



Проект является уникальным инновационным решением, не имеющим аналогов в мире.

Предложенная система разработана с целью стать идеальным решением для крупных ситуационных и диспетчерских центров, работающих с большими объемами информации (в т.ч. картографической) в максимально сложных ситуациях.

Обычный диспетчерский зал представляет собой большой общий видеоэкран и ряды столов с рабочими местами и мониторами.

Главная проблема обычных залов в том, что видеостена не позволяет нормально выводить большие карты местности, которыми смогут пользоваться все находящиеся в зале. Кроме того эти карты всегда будут сильно искажены, потому что реальная земля круглая. Также разные рабочие места расположены по-разному относительно видеостены, что еще больше искажает изображение. Некоторые сидят слишком близко а некоторые слишком далеко. В итоге, диспетчеры работают в большей степени с настольными мониторами, а роль видеостены вторична.

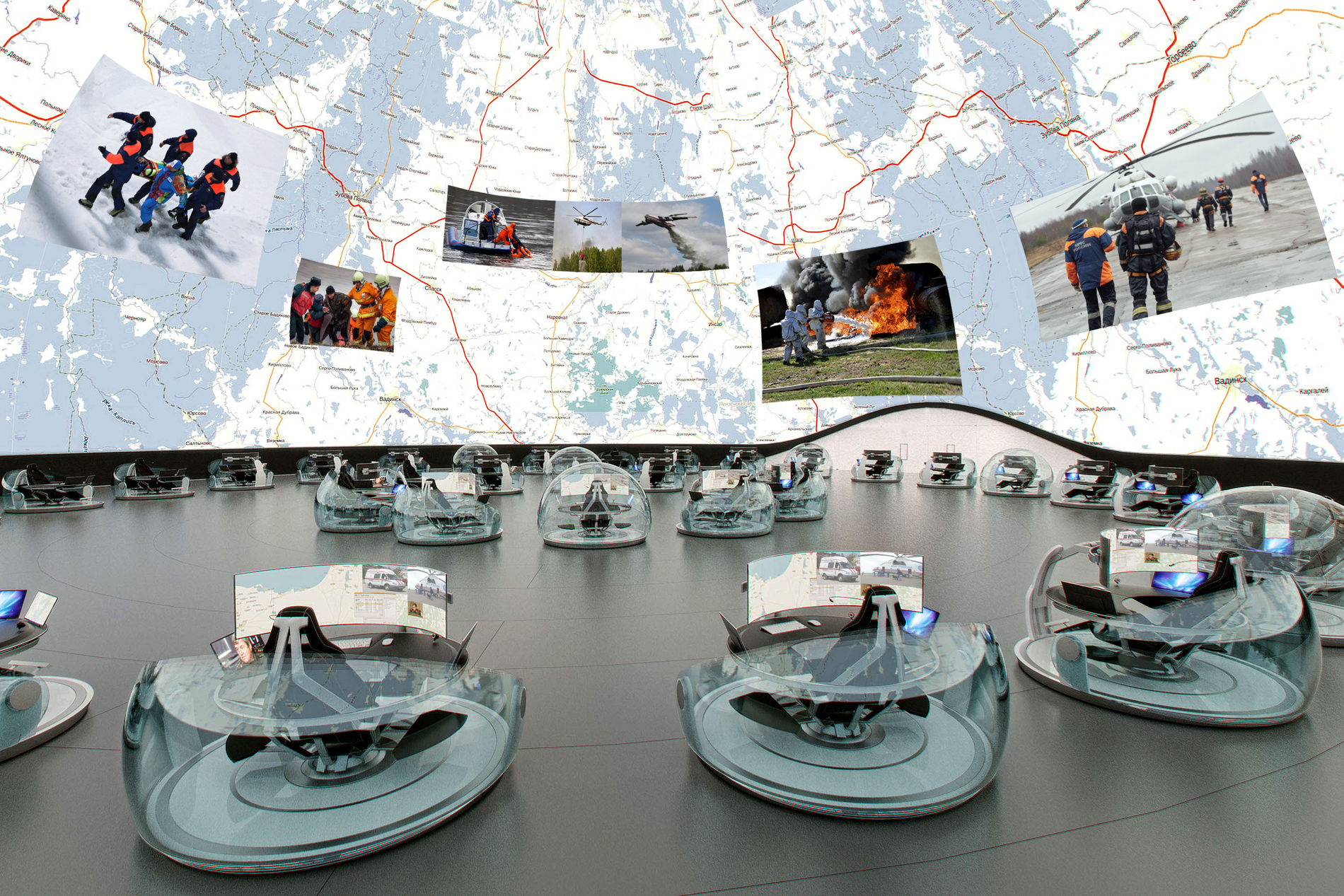

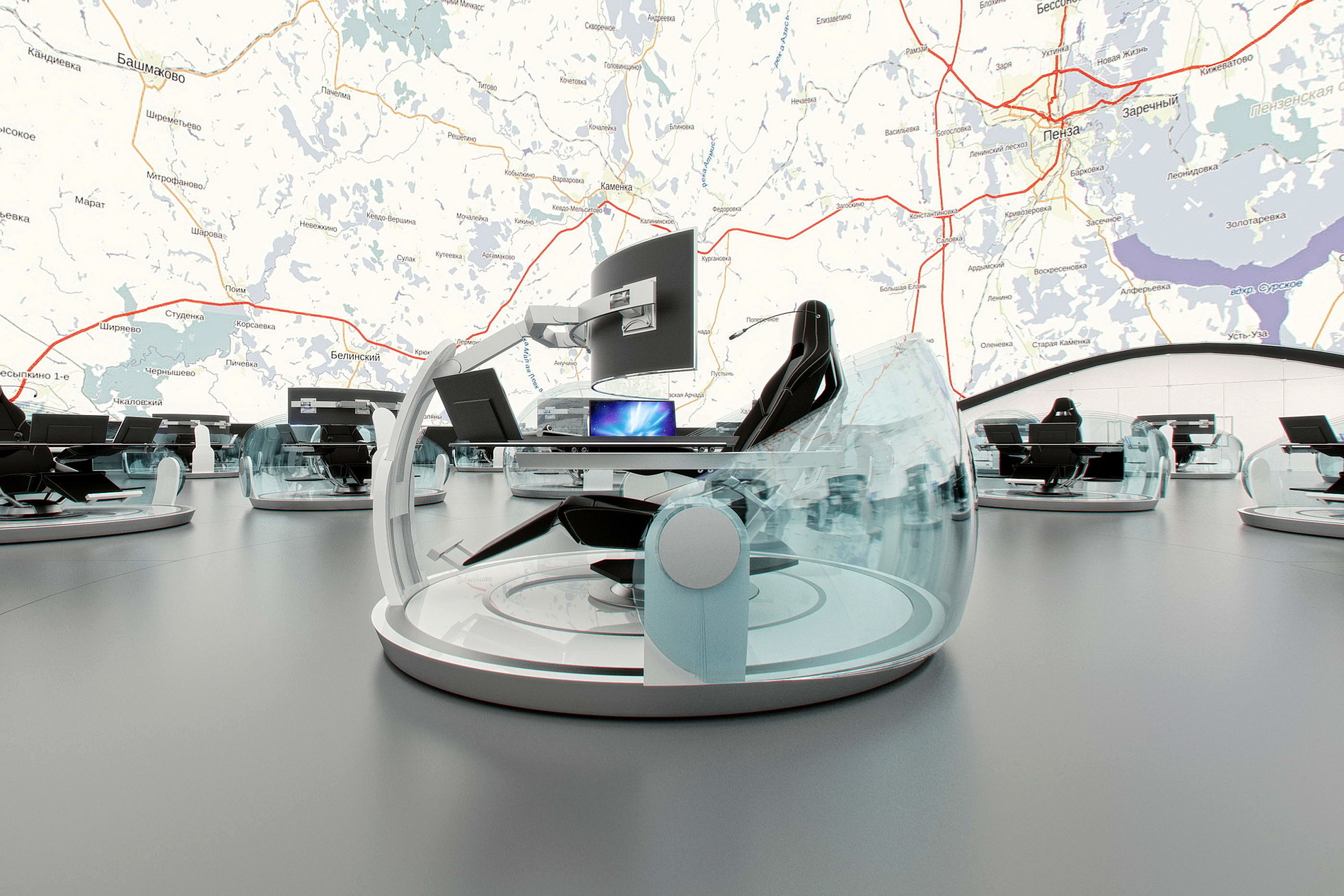

Мы предлагаем заменить видеостену сплошным видеокуполом, который является идеальной системой отображения для больших карт местности. Кроме того купол более равномерно удален от всех участников и хорошо виден всем. При этом, на отдельные его части можно выводить привычные прямоугольные изображения, как на обычной видеостене.

Другая проблема обычных залов – фиксированное расположение рабочих мест, которое не позволяет подстраиваться под разные сценарии событий. Необходимо раз и навсегда выбирать, сколько мест в режиме круглого стола, а сколько в режиме индивидуальной работы с видеостеной. Кроме того много людей в одном зале при интенсивной работе создают много шума.

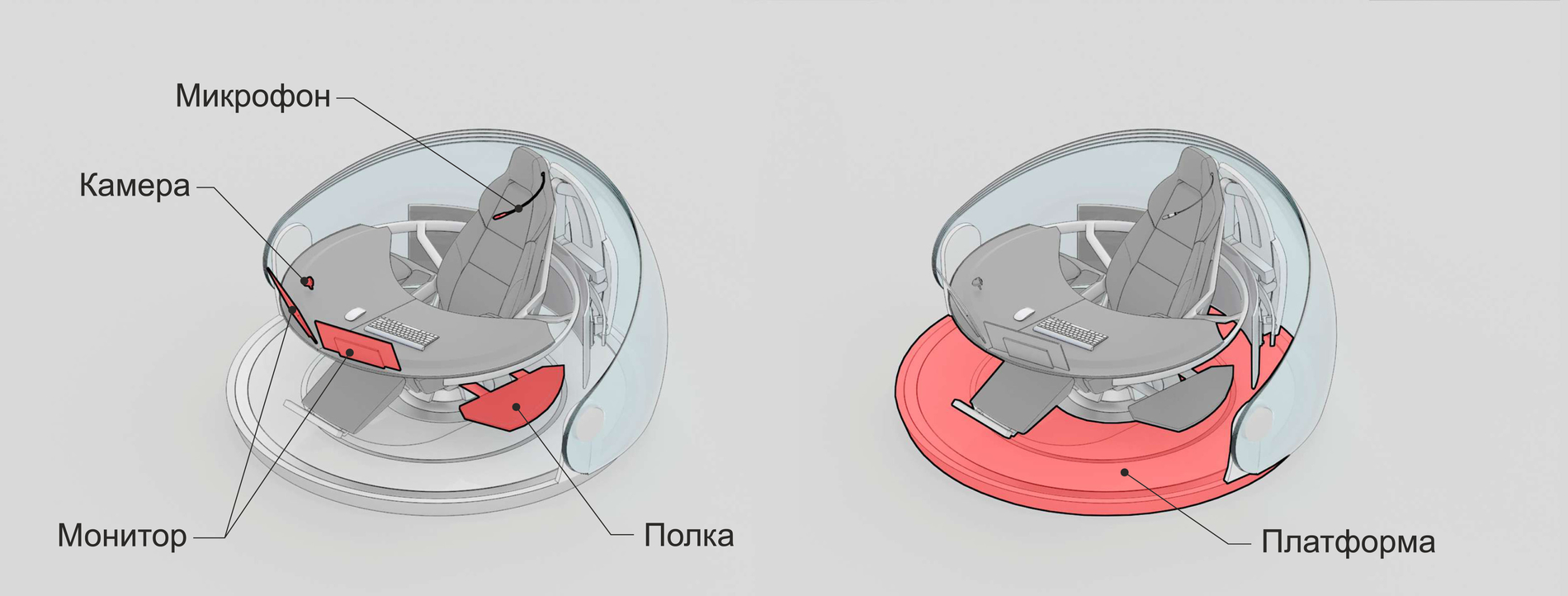

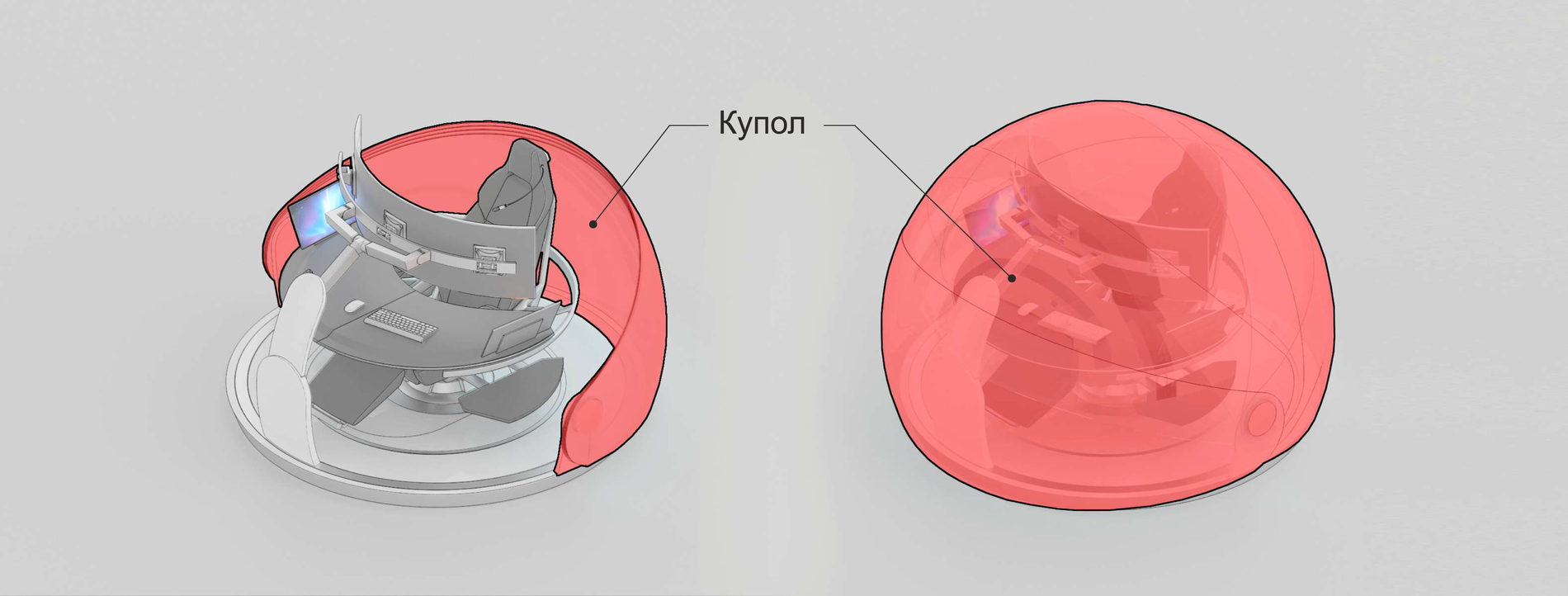

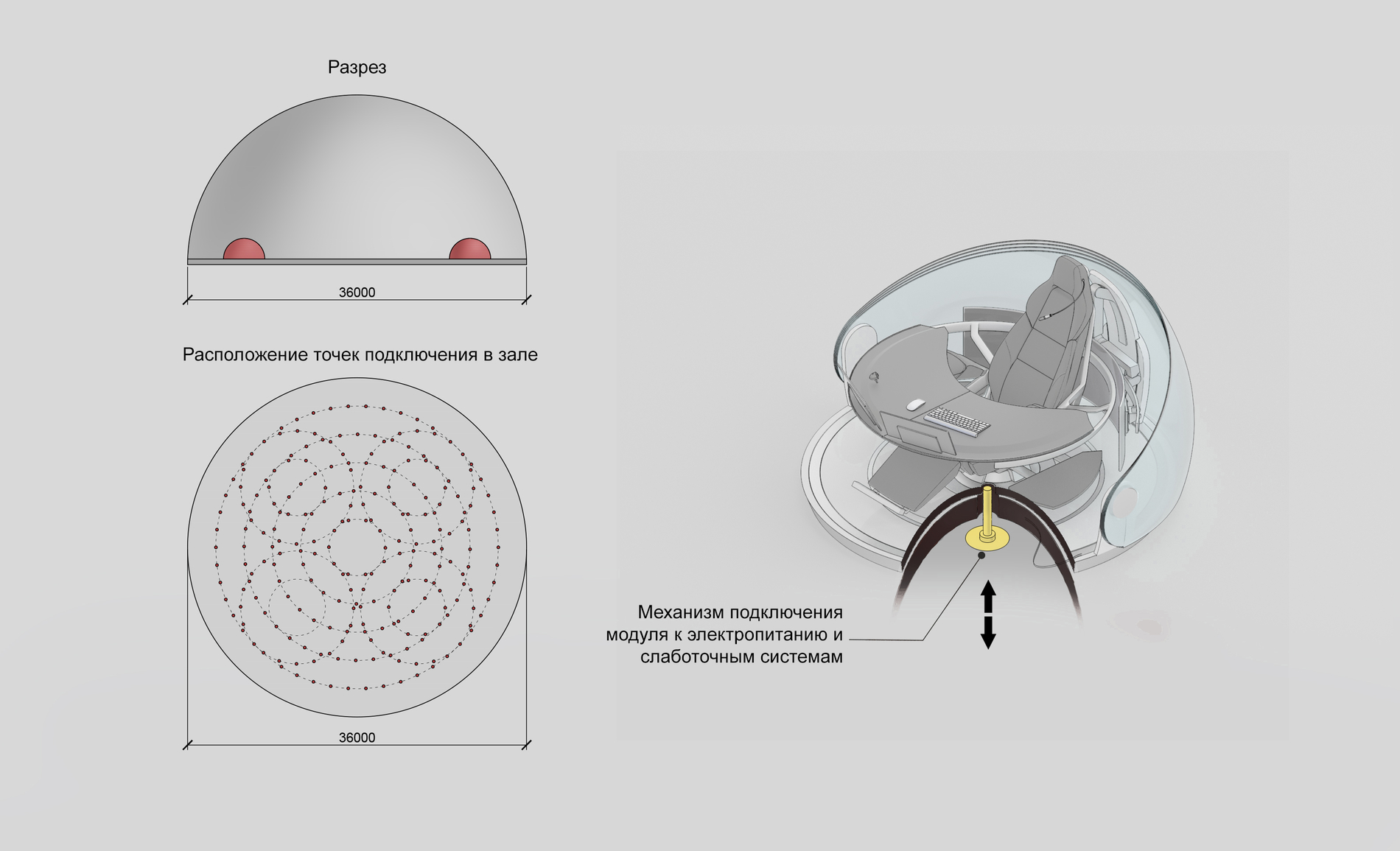

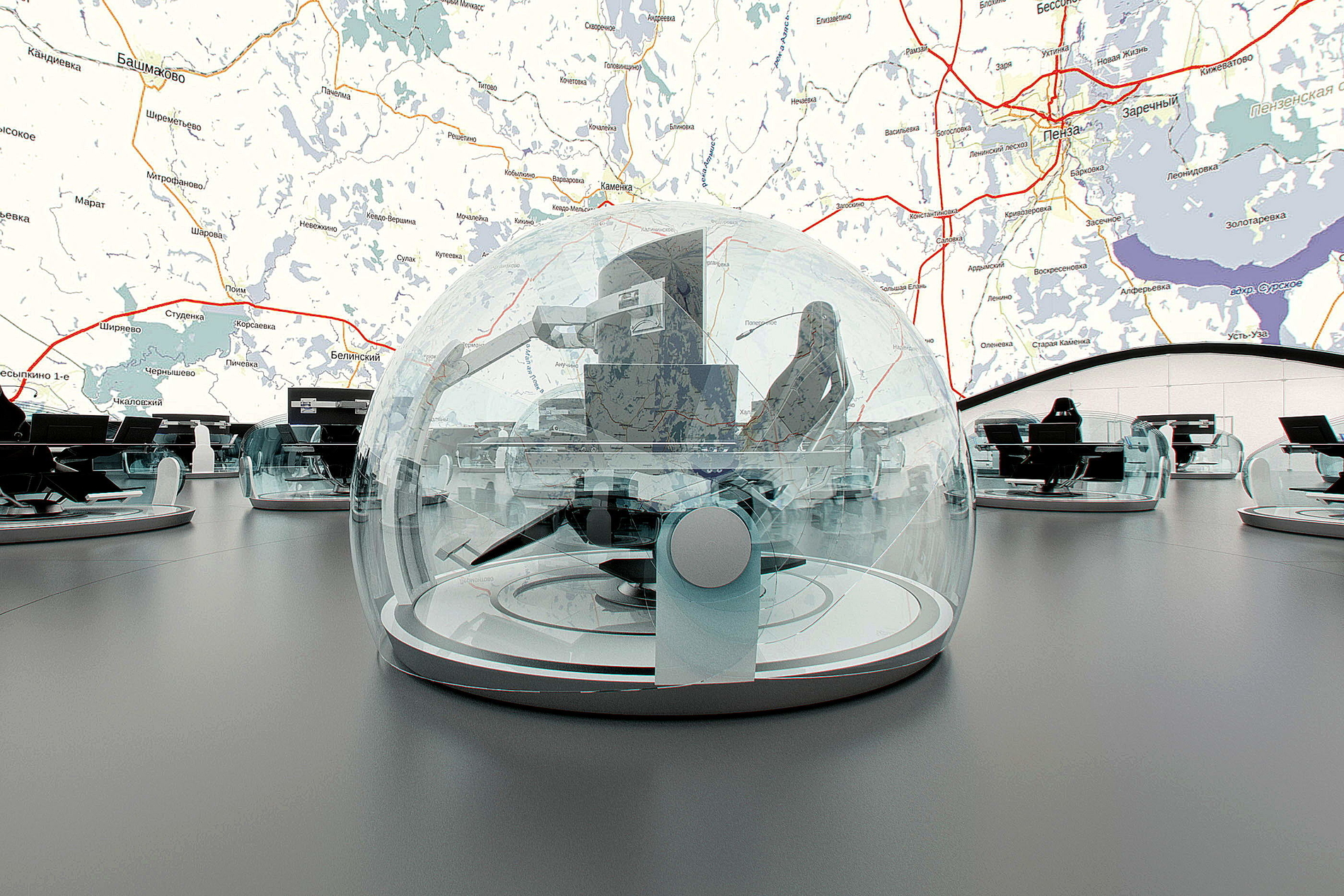

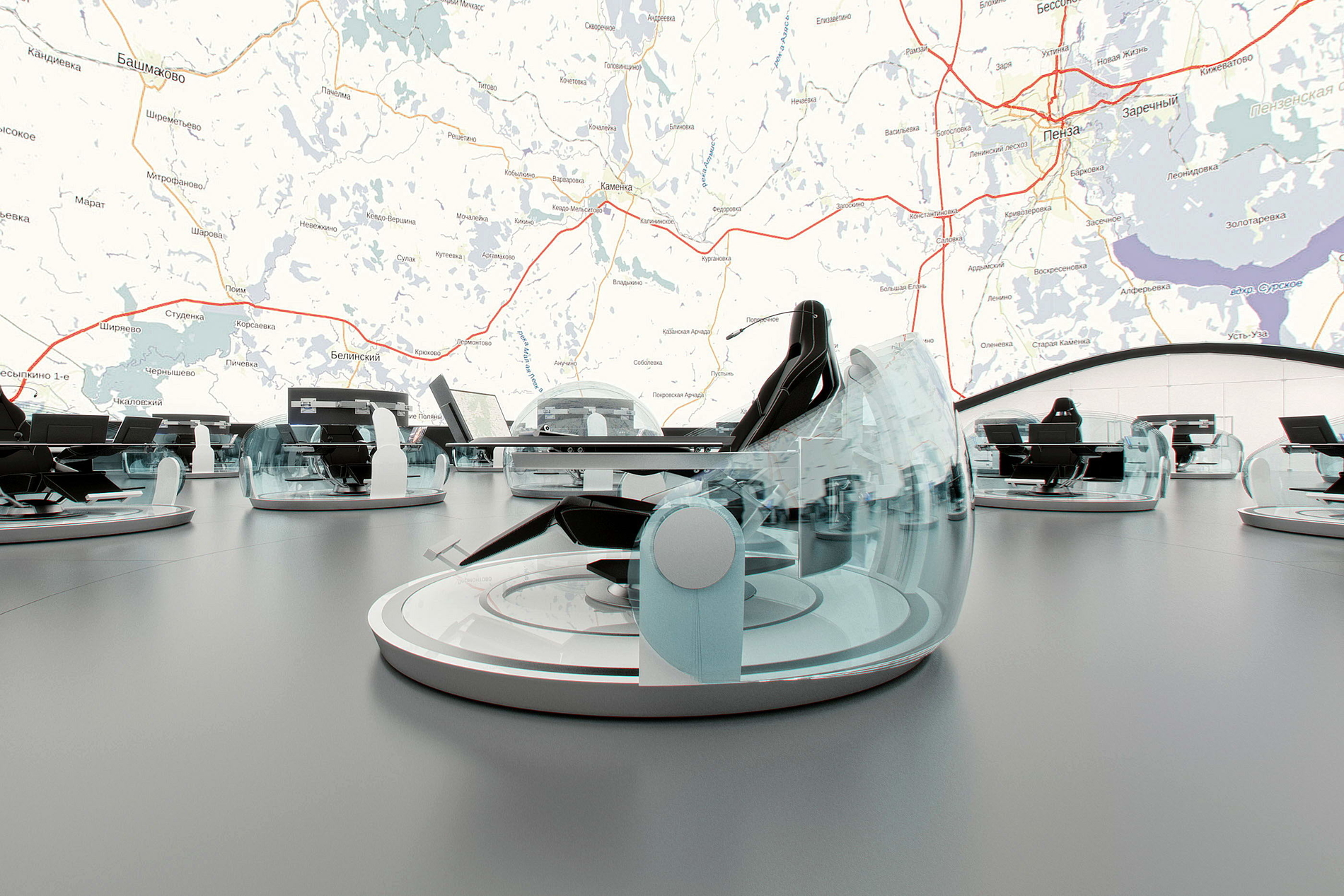

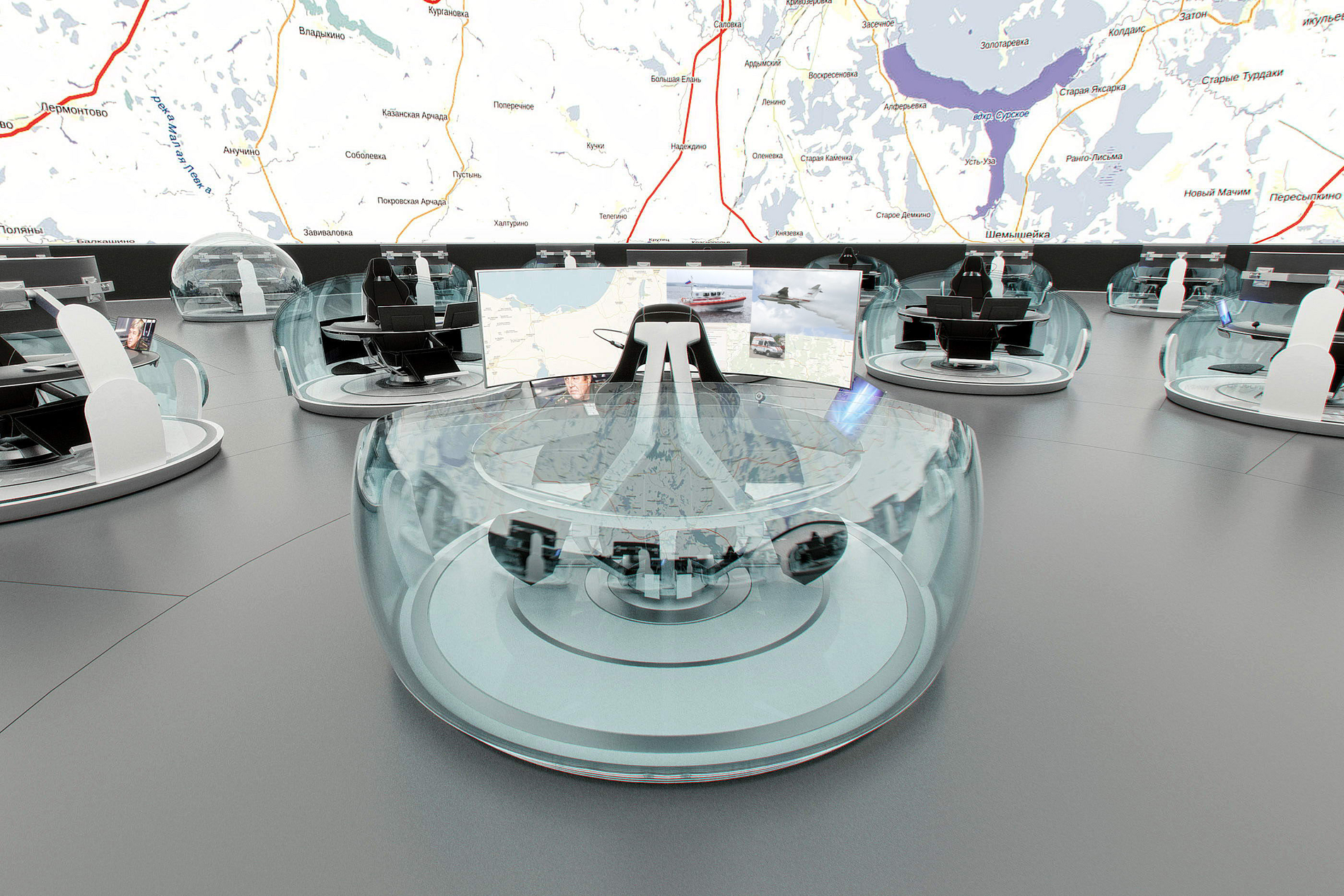

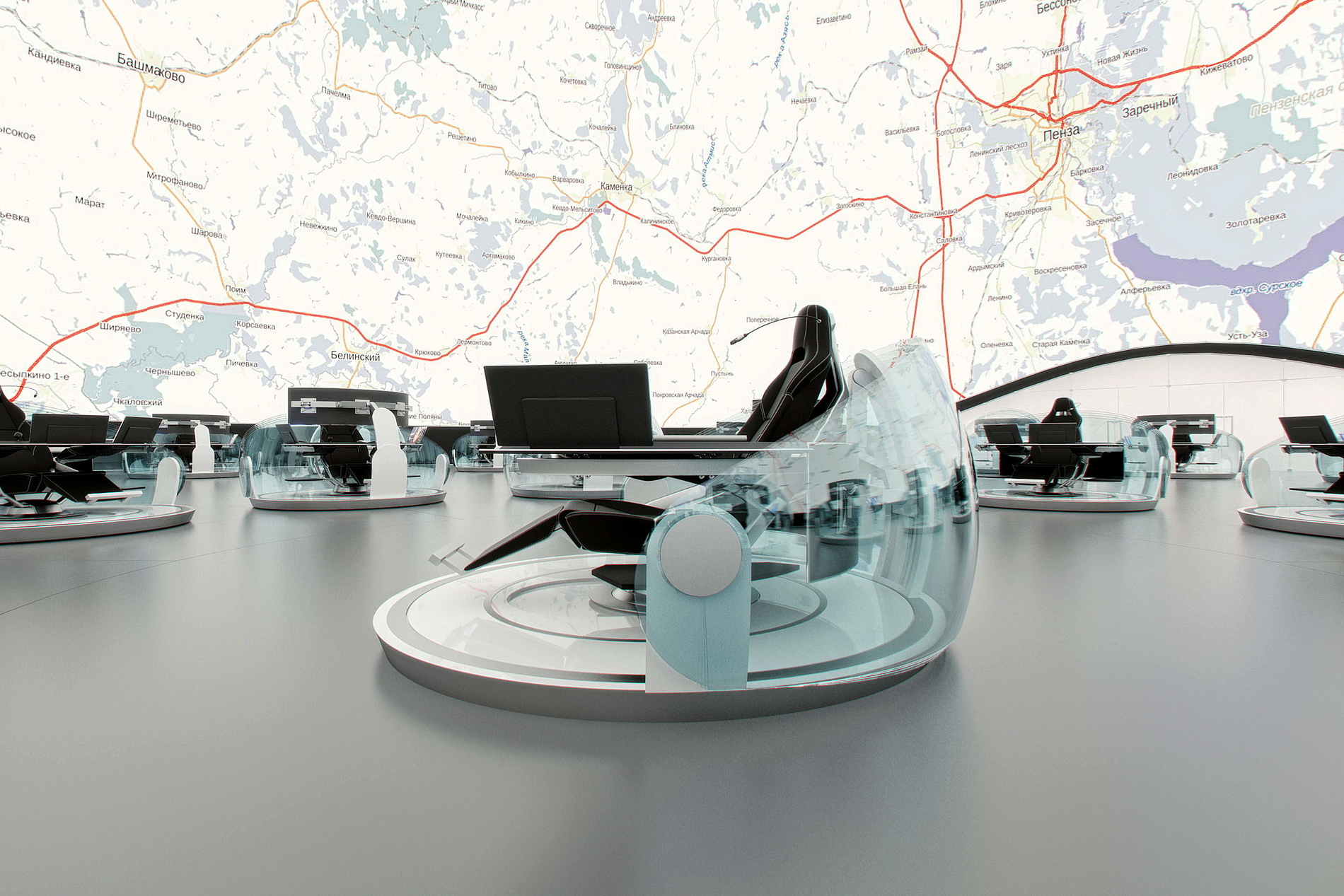

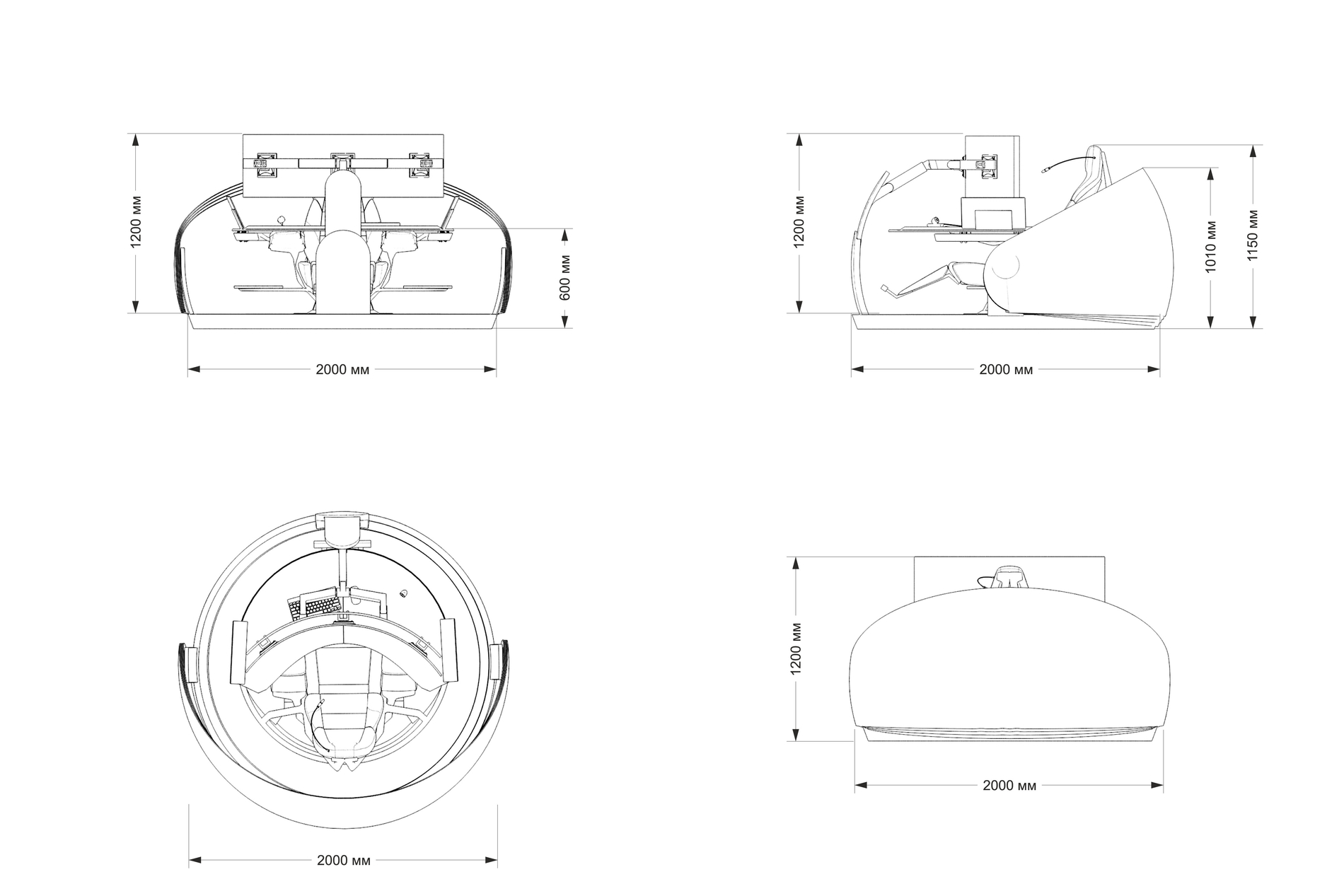

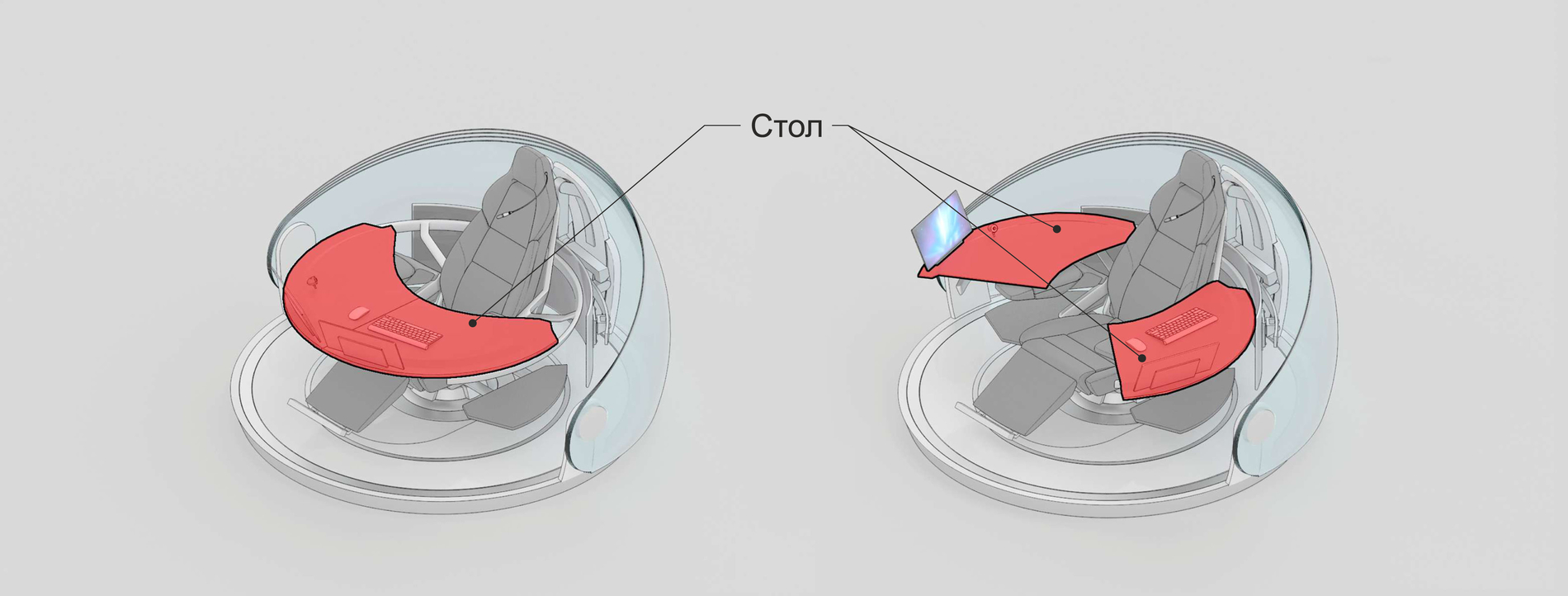

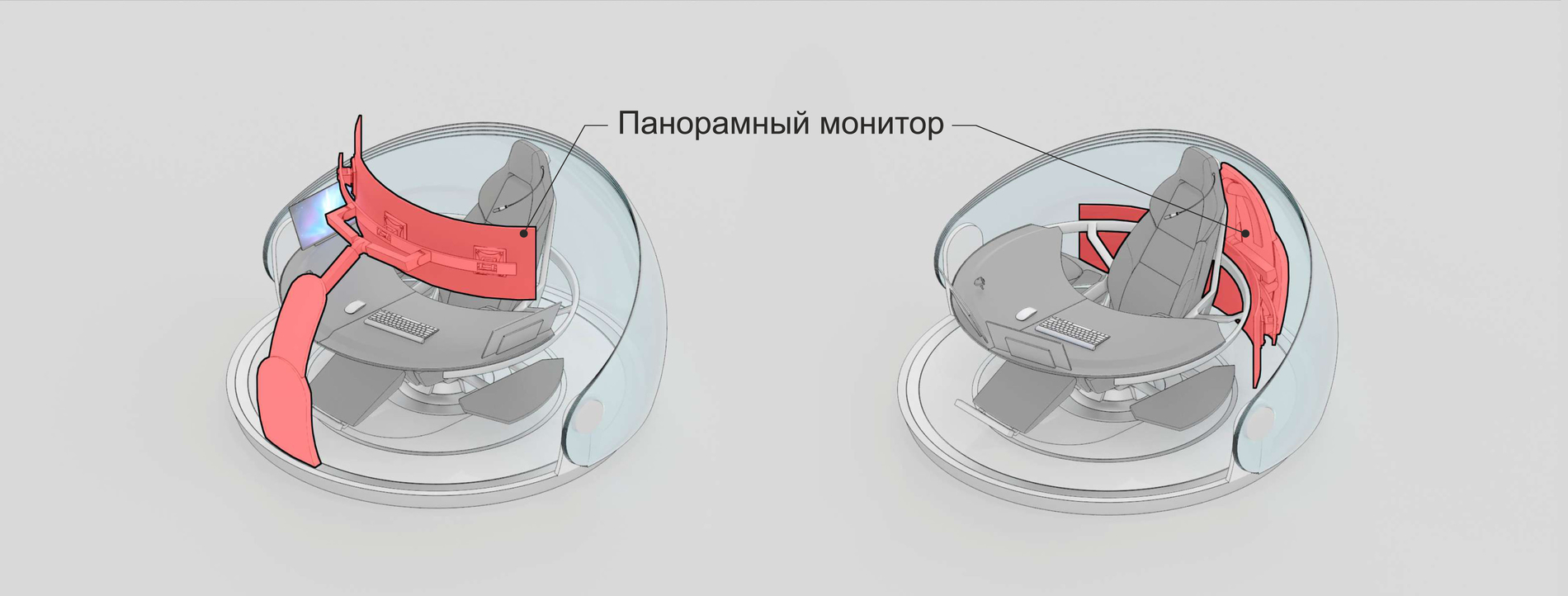

В нашем проекте каждое рабочее место – это индивидуальный рабочий модуль. Он оборудован всем необходимым, включая панорамный монитор и средства связи. Модуль имеет звукоизолирующий прозрачный колпак, который можно закрыть или полностью открыть. Также он оборудован своей системой вентиляции и кондиционирования. Каждое рабочее место может передвигаться по залу в соответствии с любым заданным сценарием. Во всех точках, предусмотренных сценариями, модуль автоматически подключается к силовым и слаботочным системам через разъемы в полу.

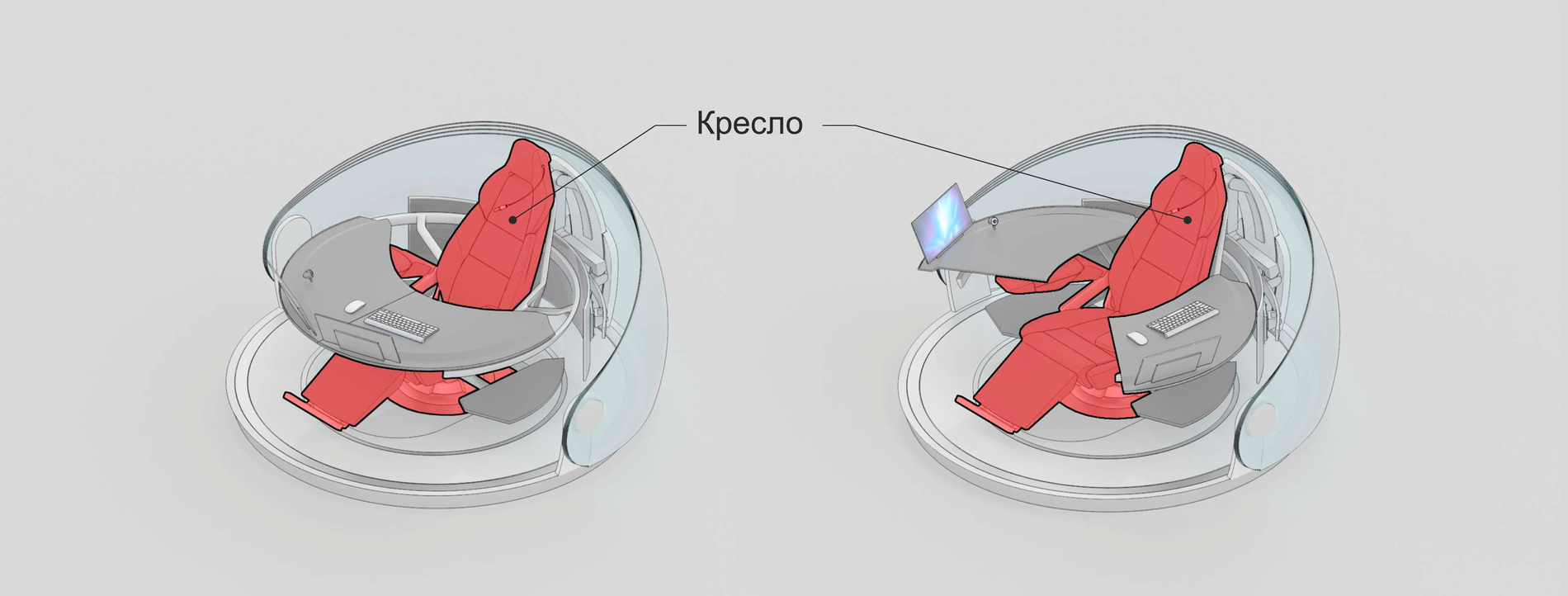

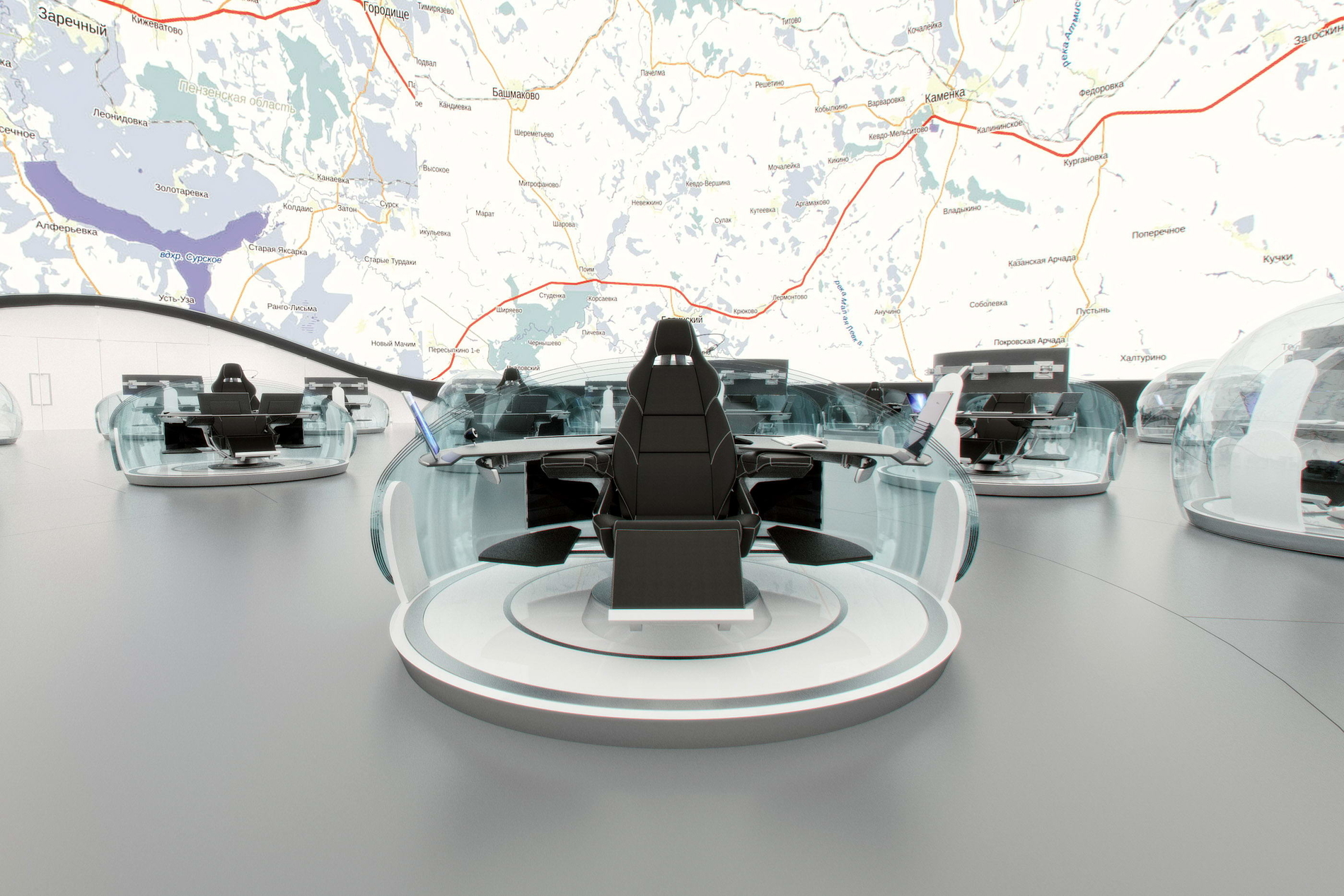

Модули могут общаться друг с другом по видеоконференцсвязи, когда изолирующий колпак закрыт. Также они могут общаться с другими центрами управления. Кресло модуля имеет максимальное количество настроек и в том числе может располагаться горизонтально, чтобы была возможность видеть купол целиком.

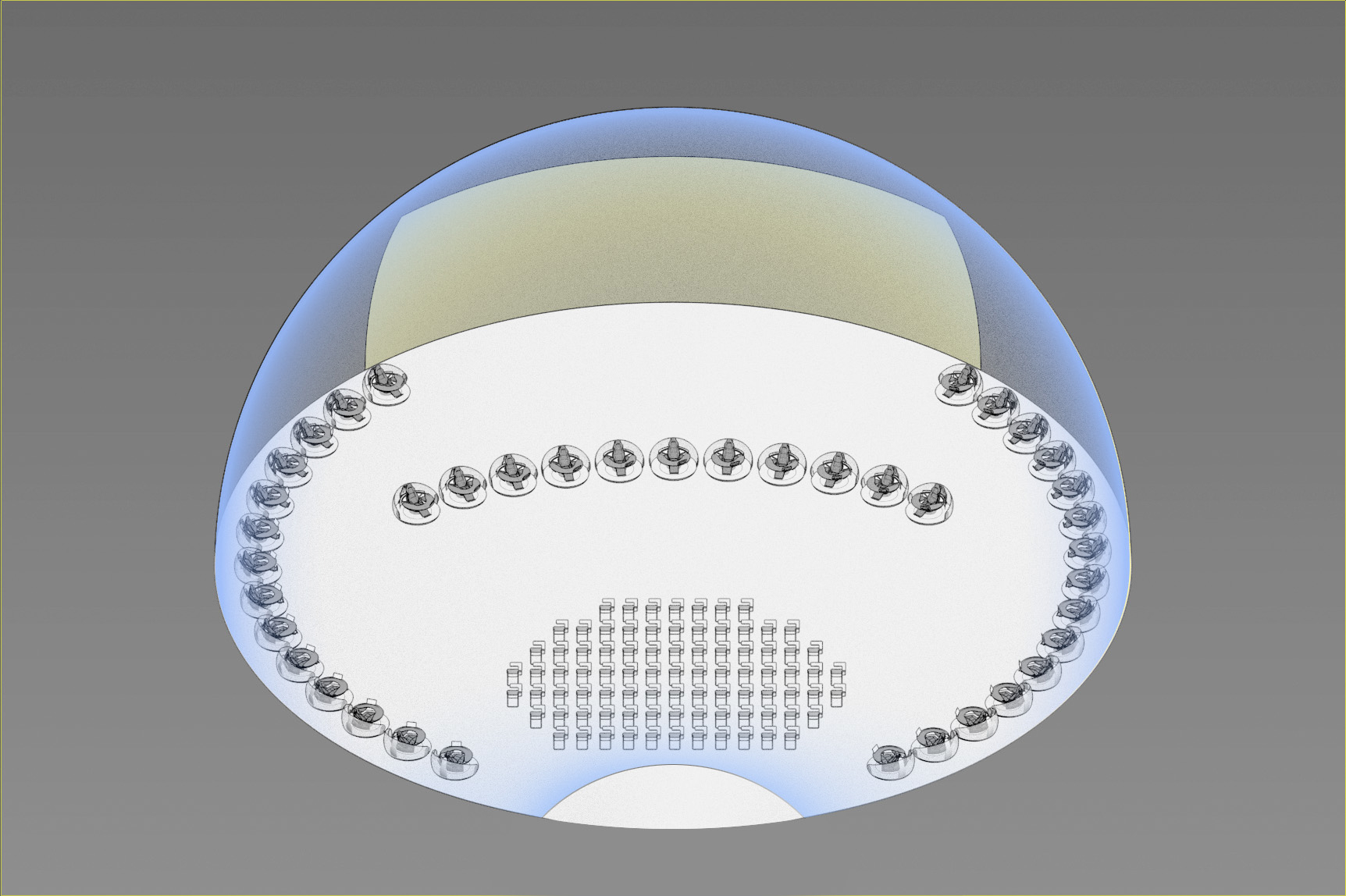

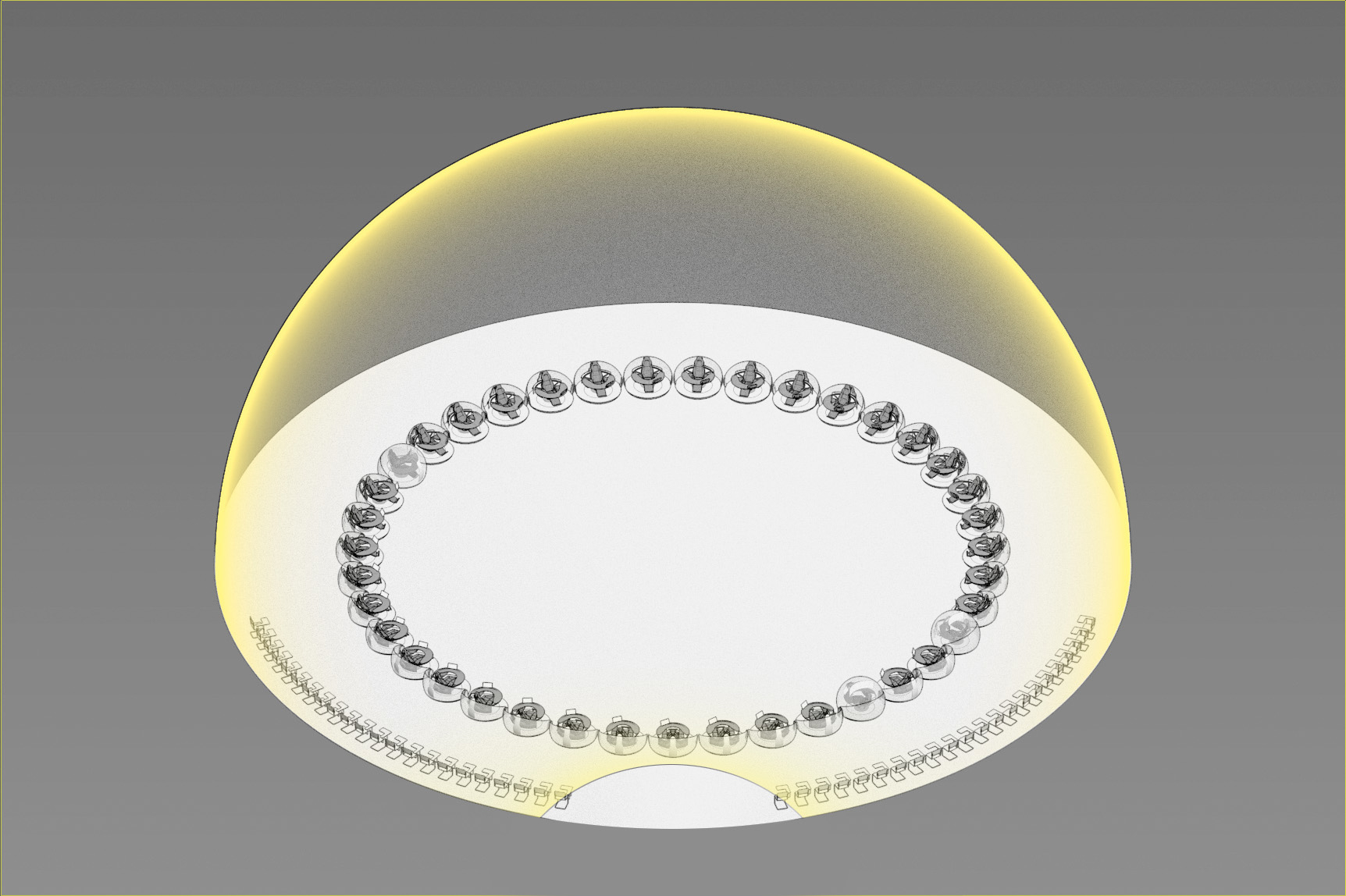

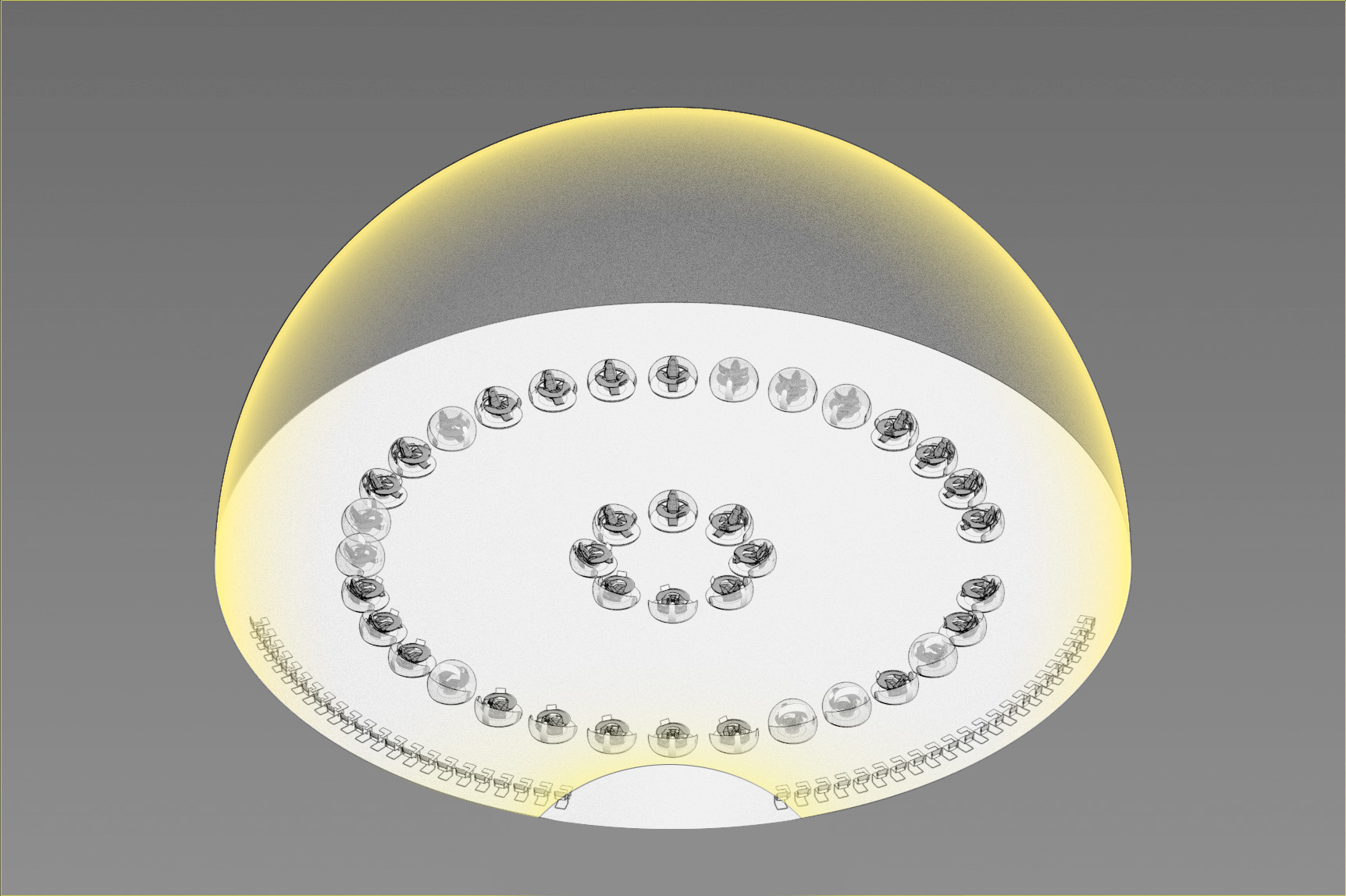

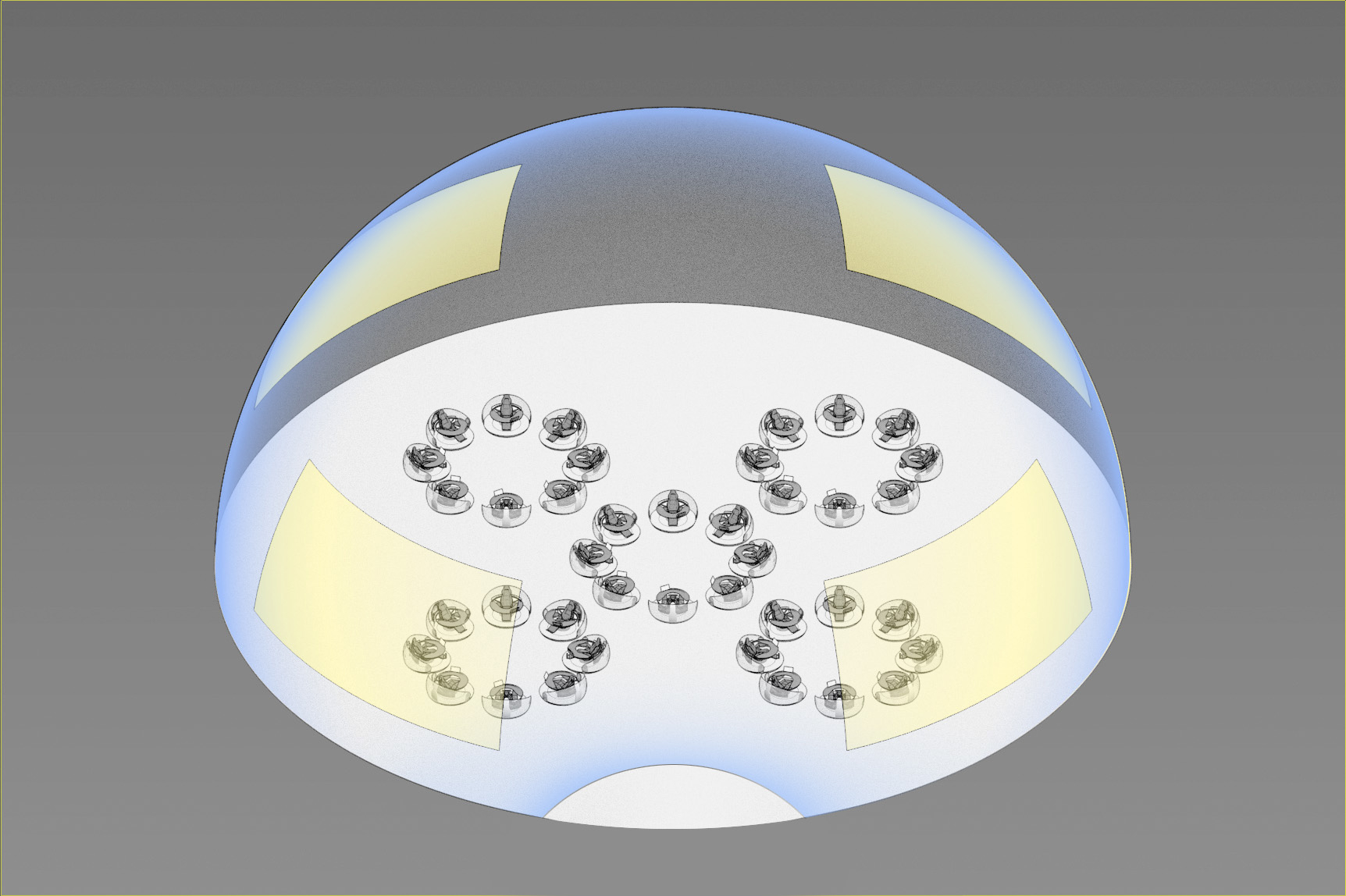

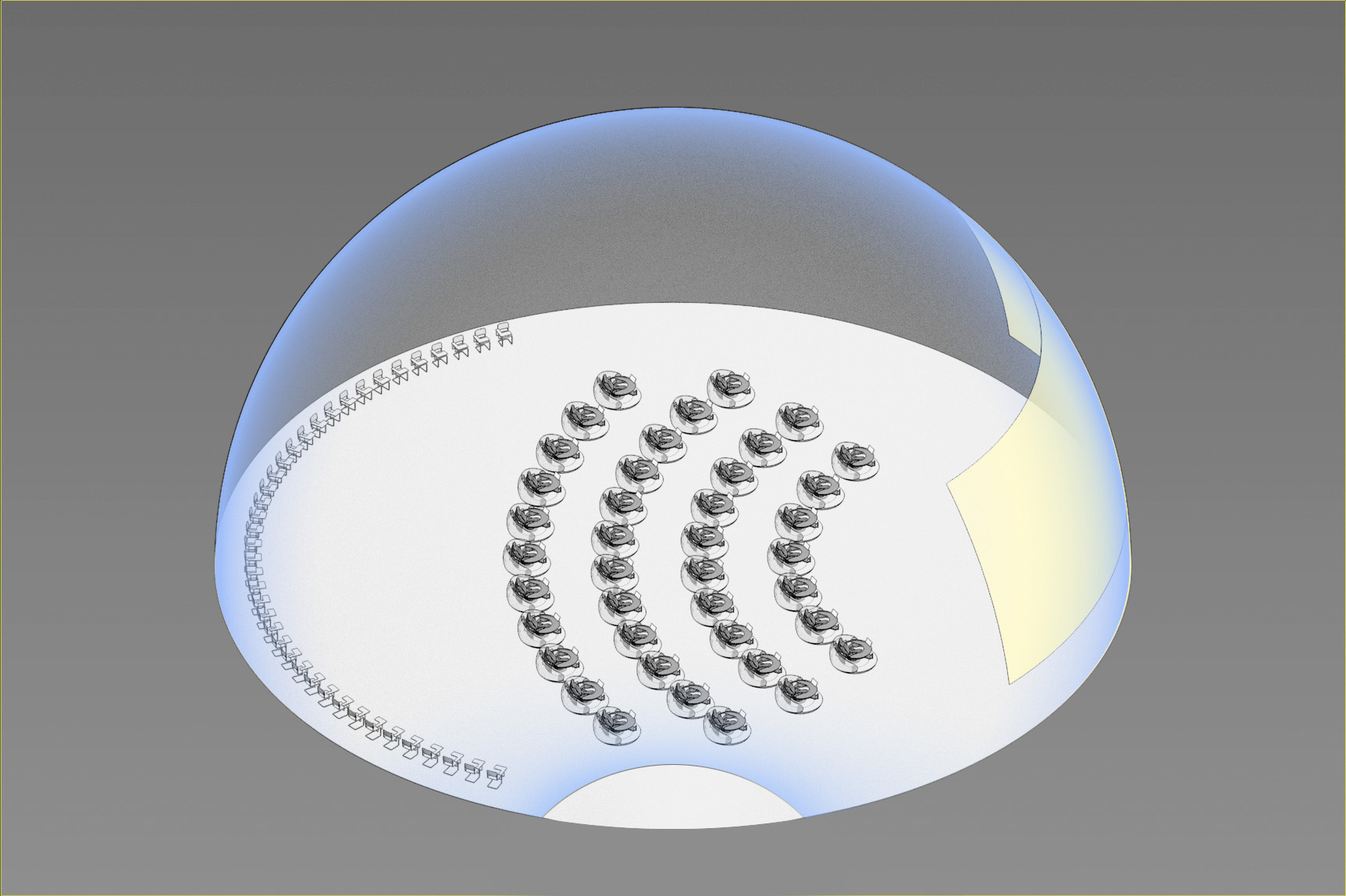

Всё это позволяет создавать большое количество сценариев работы диспетчерского центра, исходя из каждой конкретной ситуации.

Модуль сам по себе может использоваться в единственном числе в любом помещении, в том числе с обычной схемой, а не только совместно с видеокуполом.
